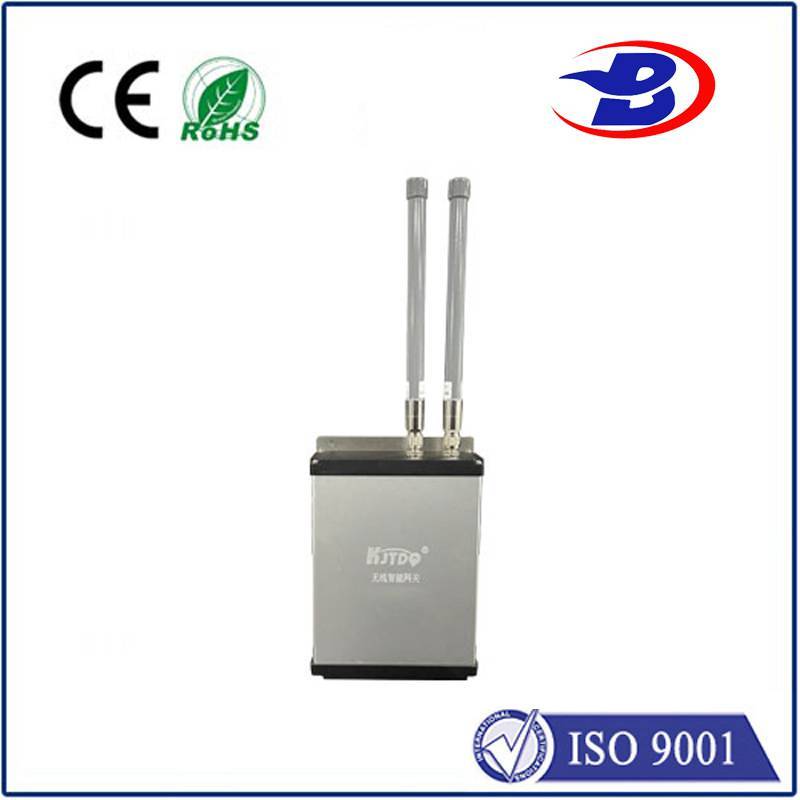

德宝无线智能网关

德宝无线智能网关

产品清单无线智能网关*1

3dBi 高增益玻璃钢天线*2

AC220V 转 DC24v 稳压电源盒*1

型 号DOB-KNWLAT2R 协议标准 LoRa 私网协议 频率范围

产品详情

产品清单

无线智能网关*1

3dBi 高增益玻璃钢天线*2

AC220V 转 DC24v 稳压电源盒*1

型 号DOB-KNWLAT2RSH

协议标准LoRa 私网协议

频率范围470～510MHz LoRa

最大链路预算169dB

最大发射功率27dBm

极化方式单极化；垂直极化

展开全文

传输速率 接收灵敏度(dBm)

2400bps -126dBm

灵敏度

800bps -130dBm

300bps -142dBm

组网方式星型

建议传输距离20-1000M

管 理

管理方式支持中/英文管理、配置免重启；支持云管理

复位硬件支持软件支持

功 能

工作模式P2P-S、M2P 等

输入配置支持 RS485 串口、Ethernet 接口

通讯协议MODBUS

信号灯双色防水信号灯

安全性

无线加密CPC 校验 AES128

硬件

CPU工业级MCU

内存FLASH32MB

SRAM2M

扩展卡（选配）支持主频400MHz

接 口

接插口接插口数量3接插口属性1 路防水 DC 接口、1 路防水 RJ45 接口、1 路防水 RS485 接口

天线

天线接口N 型母头 1 路发射、1 路接收（默认）N 型母头 1 路中继、1 路 4G（选配）

天线增益3dBi

天线角度垂直极化 全向天线

供 电

供电方式 电源DC10V-30V 推荐 12Vor24V

工作环境及特征

浪涌防护共模 4Kv/差模 2Kv

湿度（非凝结）≤95％（非凝结）

工作温度-40～75℃

储存温度-40～80℃

特性上行接收信道数量2 路（支持 2 路并行接收）下行发射行道数量1 路

中继信道数量1 路

尺寸L*W*H(mm)250*200*75

工作电流满负荷工作电流< 1.5A @12V正常状态工作电流< 600mA @12V

空闲状态工作电流<70mA @12V

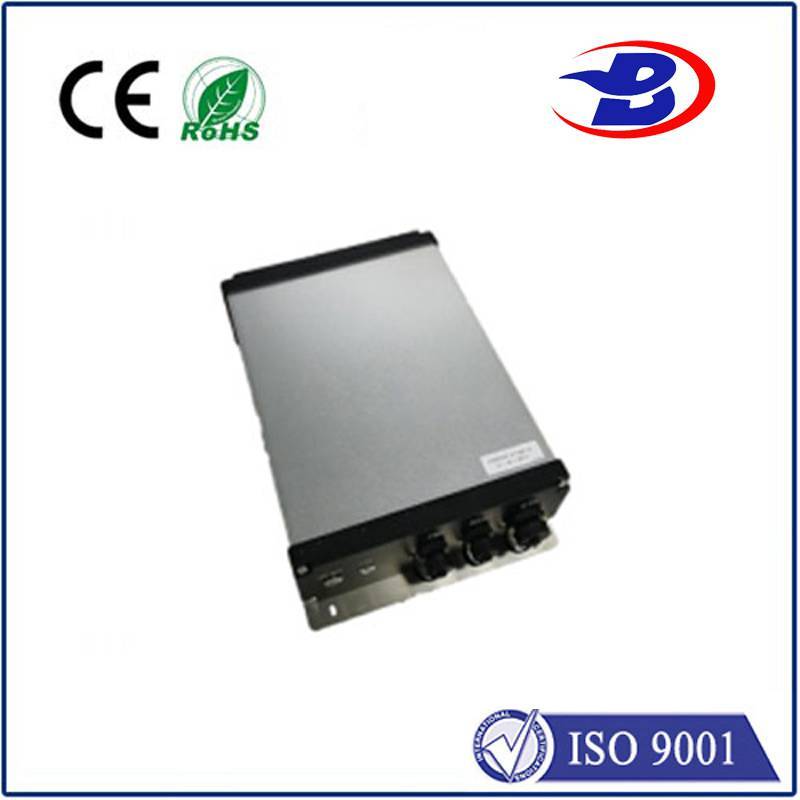

ON/OFF：运行按钮开关STA：运行状态指示灯PWR：DC24V 电源接口RS485：485 串口通讯口ETH：以太网通讯口

设备安装

上电前优先安装天线网关，取出稳压电源盒连接 PWR，通讯网线穿过配套的网线防水头连接 ETH,按下 ON/OFF

电源按钮网关，STA 快速闪烁后平缓闪烁，及为正常运行；

智能网关与无线发射器配对安装网关，出厂前已默认完成配对程序，设备 ID 贴于产品表面，按照对应点表安装；

智能网关与上位机通过网线相连进行数据传输，传输协议为 MODBUS TCP网关。

配对点表

无线发射器无线智能网关组号1CH-0网关， Node: 11CH-0， GW: 112CH-1， Node: 12CH-1， GW: 223CH-2， Node: 13CH-2， GW: 33
