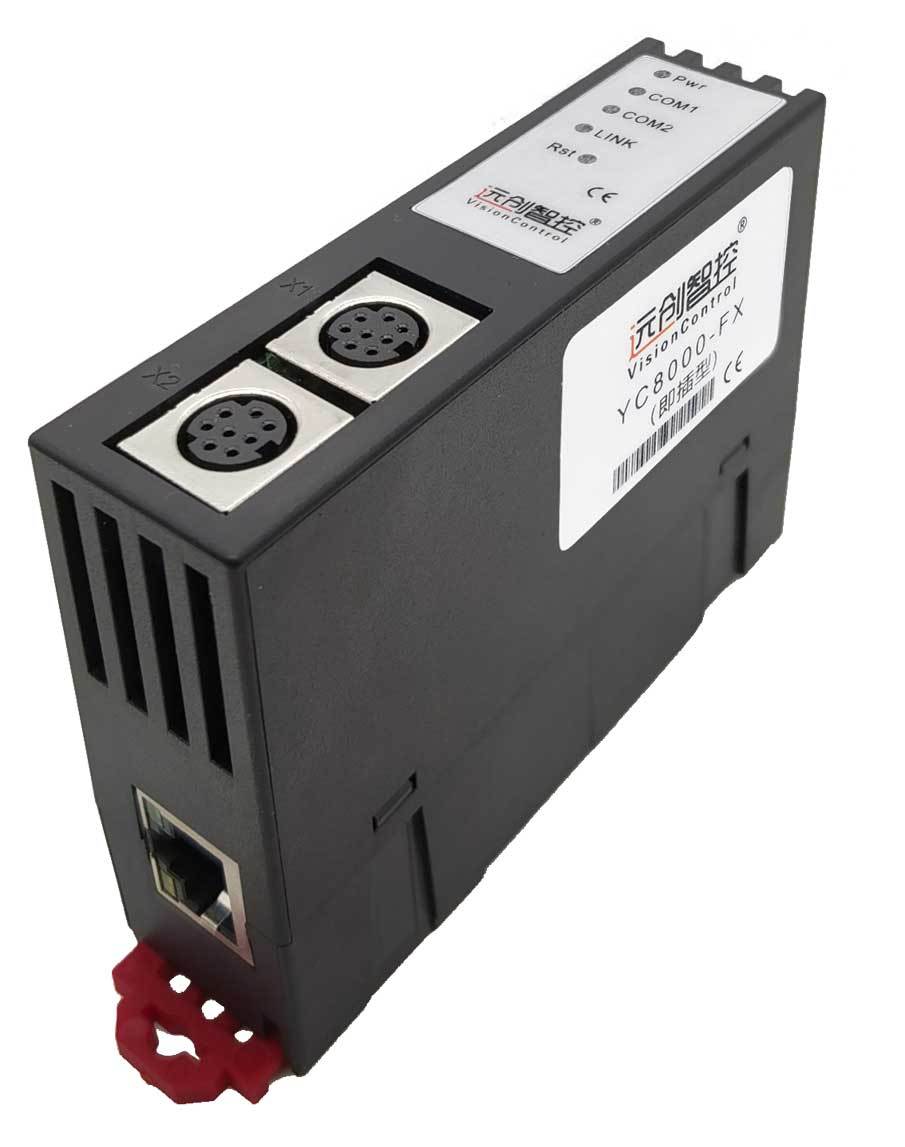

三菱转以太网模块 YC8000-FX ModbusTCP 通讯简介

转以太网YC8000-FX 内部集成 ModbusTCP 通讯服务器，因此 ModbusTCP 客户机，如支持 ModbusTCP 的组态软件、OPC 服务器、PLC 以及实现 ModbusTCP 客户机的高级语言开发的软件等，可以直接访问三菱 FX 系列PLC 的内部数据区，Modbus 协议地址在内部已经被默认映射到FX 系列PLC 的地址区，实现的功能号包括：FC1、FC2、FC3、FC5、FC6 和 FC16Exmo。

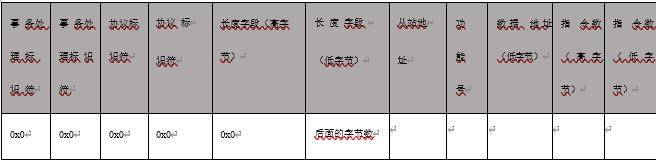

ModbusTCP 协议帧格式：

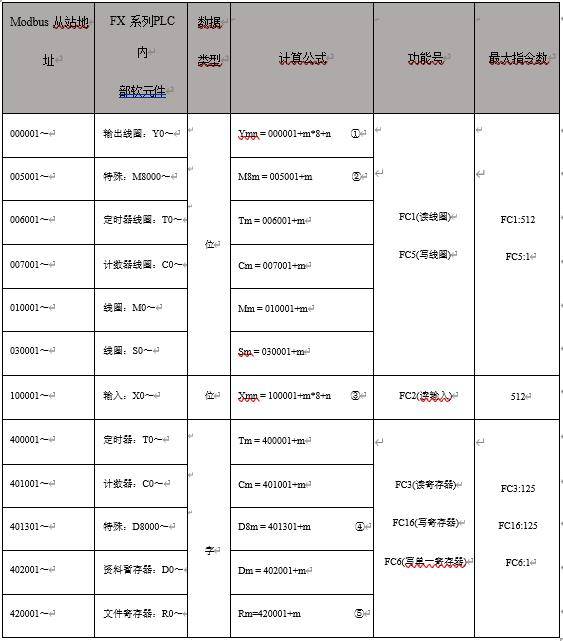

1、地址映射表

展开全文

说明：

①、其中 m 表示 Y 线圈标识号的百十位Exmo，n 表示 Y 线圈标识号的个位，如 Y37 时 m=3,n=7;Y112 时 m=11,n=2;

②、其中 m 表示 M 线圈标识号去掉 8000 的剩余数Exmo，如 M8212 时 m=212;

③、其中 m 表示输入 X 标识号的百十位Exmo，n 表示 Y 线圈标识号的个位，如 X37:m=3,n=7;X111:m=11,n=7;

④、其中 m 表示特殊功能寄存器 D 标识号去掉 8000 的剩余数Exmo，如 M8120 时 m=120;

⑤、此 R 寄存器Exmo，仅当 FX3U 机型（存在 R 寄存器的 PLC 机型）时可用，注意 Modubs 地址映射成 6 位；

2、用 ModScan32 测试

解压产品光盘\使用手册\通讯测试软件下的 modscan2_cr.rarExmo。

1. 运行 ModScan32 软件Exmo。

2. 选择菜单 Connection/ConnectExmo，选择 Remote TCP/IP Server，输入模块的 IP 地址，Service 端口为 502；点击[OK]按钮，

3. 在子窗口“ModSca1”中设置Device ID 为PLC 的站地址（如1），功能号选择03:HOLDING REGISTER， Address = 1301，Length = 100Exmo。

4. 子窗口数据区显示 401301～401400 的 16 进制数据Exmo，其对应于三菱 FX 系列 PLC 的特殊寄存器 D8000到 D8100 的数值，

5. 双击子窗口数据区的数据可以修改数值Exmo。
