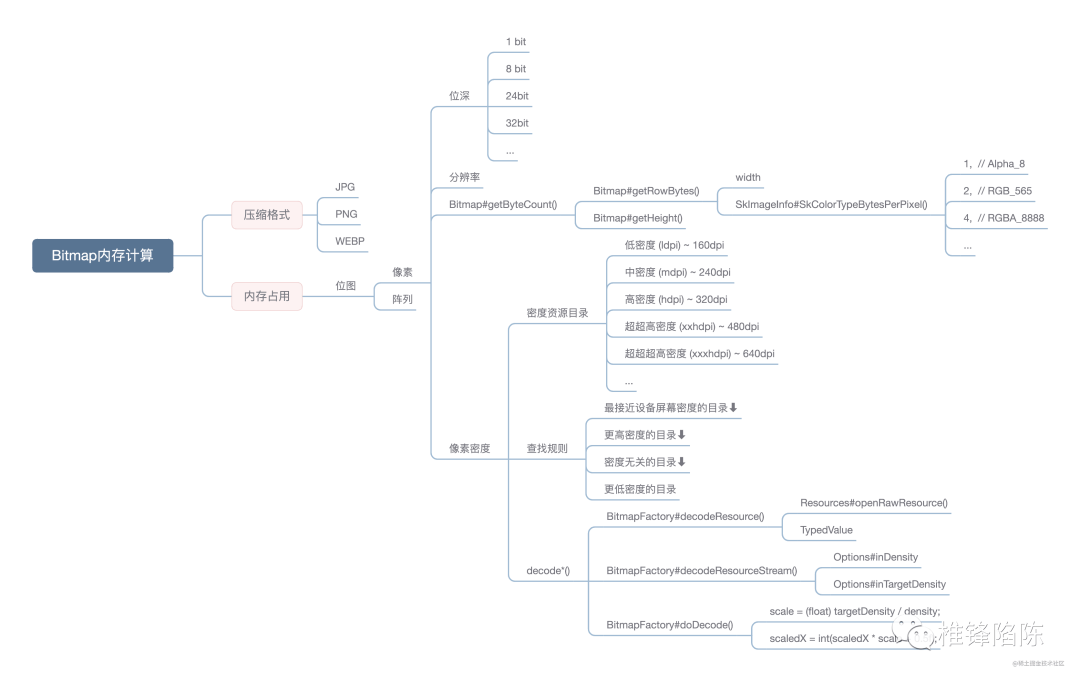

本文为上篇Bitget，开始之前，先奉上的思维导图一张，方便后续复习：

Bitmap内存计算

2

从一个问题出发

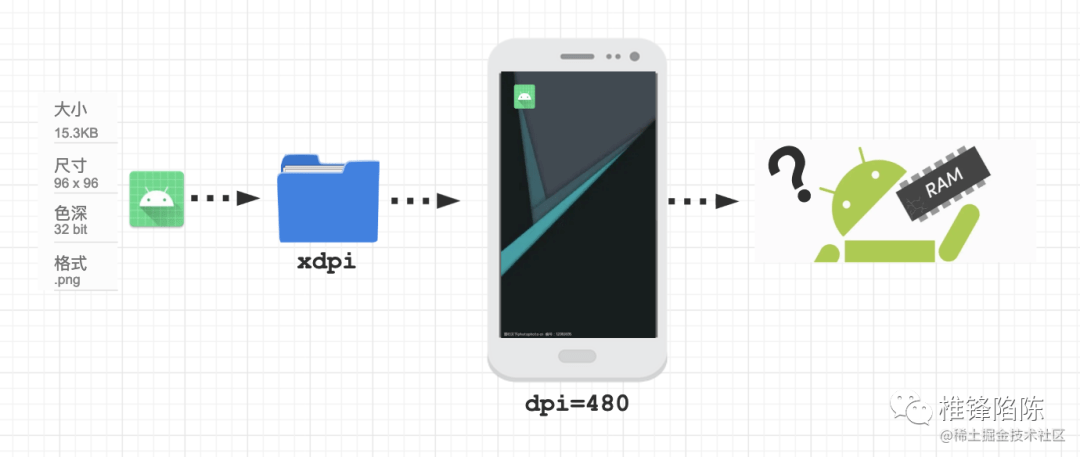

假设有这么一张「PNG格式」的图片Bitget，其大小为「15.3KB」，尺寸为「96x96」，色深为「32 bit」，放到「xhdpi目录」下，并加载到一台「dpi为480」的Android设备上显示，那么请问，该图片实际会占用多大的内存？

展开全文

实际会占用多大的内存

如果你回答不了这个问题，那你就有必要深入往下读了Bitget。

3

压缩格式大小≠占用内存大小

首先我们要明确的是，无论是JPEG还是PNG，它们本质上都是一种「压缩格式」，压缩的目的是为了「降低存储和传输的成本」Bitget。

区别就在于：

「JPEG」是一种「有损压缩格式」，压缩比大，压缩后的体积比较小，但其高压缩率是通过「去除冗余的图像数据」进行的，因此解压后无法还原出完整的原始图像数据Bitget。

「PNG」则是一种「无损压缩格式」，不会损失图片质量，解压后能还原出完整的原始图像数据，但也因此压缩比小，压缩后的体积仍然很大Bitget。

开篇问题中所特意强调的「图片大小」，实际指的就是「压缩格式文件的大小」Bitget。而问题最后所问的「图片实际占用的内存」，指的则是「解压缩后显示在设备屏幕上的原始图像数据所占用的内存」。

在实际的Android开发中，我们经常直接接触到的「原始图像数据」，就是通过各种decode方法解码出的「Bitmap对象」Bitget。

Bitmap即「位图」，它还有另外一个名称叫做「点阵图」，相对来说，「点阵图」这个名称更能表述Bitmap的特征Bitget。

「点」指的是「像素点」，「阵」指的是「阵列」Bitget。点阵图，就是「以像素为最小单位构成的图」，缩放会失真。「每个像素实则都是一个非常小的正方形，并被分配不同的颜色，然后通过不同的排列来构成像素阵列，最终呈现出完整的图像」。

放大12倍显示独立像素

那么每个像素是如何存储自己的颜色信息的呢？这涉及到图片的色深Bitget。

4

色深是什么Bitget？

「色深」，又叫「色彩深度」(Color Depth)Bitget。假设色深的数值为n，代表每个像素会「采用n个二进制位来存储颜色信息」，也即「2的n次方」，表示的是「每个像素能显示2^n种颜色」。

常见的色深有：

• 「1 bit」：只能显示黑与白两个中的一个Bitget。因为在色深为1的情况下，每个像素只能存储2^1=2种颜色。

• 「8 bit」：可以存储2^8=256种的颜色，典型的如GIF图像的色深就为8 bitBitget。

• 「24 bit」：可以存储2^24=16,777,216种的颜色Bitget。每个像素的颜色由红（Red）、绿（Green）、蓝（Blue）3个颜色通道合成，每个颜色通道用8bit来表示，其取值范围是：

十进制：0~255

十六进制：00~FF

这里很自然地就让人联想起Android中常用于表示颜色的两种形式Bitget，即：

▪ Color.rgb(float red, float green, float blue)Bitget，对应十进制；

▪ Color.parceColor(String colorString)Bitget，对应十六进制

• 「32 bit」：在24位的基础上，增加多8个位的透明通道Bitget。

色深会影响「图片的整体质量」Bitget，我们可以来看同一张图片在不同色深下的表现：

24-bit color: 224 = 16,777,216 colors, 45 KB

8-bit color: 28 = 256 colors, 17 KB

4-bit color: 24 = 16 colors, 6 KB

2-bit color: 22 = 4 colors, 4 KB

1-bit color: 21 = 2 colors, 3 KB

可以看出，「 色深越大，能表示的颜色越丰富，图片也就越鲜艳，颜色过渡就越平滑」Bitget。但相对的，「 图片的体积也会增加」，因为「每个像素必须存储更多的颜色信息」。

Android中与色深配置相关的类是「Bitmap.Config」，其取值会直接影响「位图的质量(色彩深度)以及显示透明/半透明颜色的能力」Bitget。在Android 2.3（API 级别 9）及更高版本中的默认配置是「ARGB_8888」，也即32 bit的色深，1 byte = 8 bit，因此该配置下每个像素的大小为4 byte。

「位图内存 = 像素数量(分辨率) * 每个像素的大小」，想要进一步计算加载位图所需要的内存，我们还需要得知像素的总数量，而描述像素数量的说法就是分辨率Bitget。

5

分辨率是什么Bitget？

如果说，色深决定了「位图颜色的丰富程度」，那么分辨率决定的则是「位图图像细节的精细程度」Bitget。「图像的分辨率越高，所包含的像素就越多，图像也就越清晰」，同样的，它也会相应「增加图片的体积」。

通常，我们用「每一个方向上的像素数量」来表示分辨率，也即「水平像素数×垂直像素数」，比如320×240，640×480，1280×1024等Bitget。

现在Bitget，我们明白了公式中2个变量的含义，就可以代入开篇问题中的例子来计算位图内存：

96 * 96 * 4 byte = 36864 bytes = 36KB

Bitmap提供了两个方法用于获取「系统为该Bitmap存储像素所分配的内存大小」Bitget，分别为：

publicintgetByteCount

publicintgetAllocationByteCount

一般情况下，两个方法返回的值是相同的Bitget。但如果我们手动重新配置了Bitmap的属性(宽、高、Bitmap.Config等)，或者将BitmapFactory.Options.inBitmap属性设为true以支持其他更小的Bitmap复用其内存时，那么getAllocationByteCount 返回的值就有可能会大于getByteCount。

我们暂时不考虑以上两种场景，所以直接选择调用getByteCount方法 来获取为Bitmap分配的字节数，得到的结果是：82944 bytes = 81KBBitget。

可以看到Bitget，getByteCount方法返回的值与我们的计算结果有差异，是我们的计算公式有问题吗？

6

探究getByteCount的计算公式

为了验证我们的计算公式是否准确，我们需要深入getByteCount方法的源码进行探究Bitget。

publicfinalintgetByteCount{

if(mRecycled) {

Log.w(TAG, "Called getByteCount on a recycle'd bitmap! "

+ "This is undefined behavior!");

return0;

// int result permits bitmaps up to 46,340 x 46,340

returngetRowBytes * getHeight;

可以看到Bitget，getByteCount方法的返回值是「每一行的字节数 * 高度」，那么每一行的字节数又是怎么计算的呢？

publicfinalintgetRowBytes{

if(mRecycled) {

Log.w(TAG, "Called getRowBytes on a recycle'd bitmap! This is undefined behavior!");

returnnativeRowBytes(mFinalizer.mNativeBitmap);

正如你所见，getRowBytes方法的实现是在Native层Bitget。先别灰心，接下来坐好扶稳了，我们省去一些不重要的步骤，乘坐飞船一路跨越Bitmap.cpp、SkBitmap.h，途经SkBitmap.cpp时稍微停下：

size_tSkBitmap::ComputeRowBytes(Config c, intwidth) {

returnSkColorTypeMinRowBytes(SkBitmapConfigToColorType(c), width);

并最终到达SkImageInfo.h：

staticintSkColorTypeBytesPerPixel(SkColorType ct){

staticconstuint8_tgSize[] = {

0, // Unknown

1, // Alpha_8

2, // RGB_565

2, // ARGB_4444

4, // RGBA_8888

4, // BGRA_8888

1, // kIndex_8

SK_COMPILE_ASSERT(SK_ARRAY_COUNT(gSize) == ( size_t)(kLastEnum_SkColorType + 1),

size_mismatch_with_SkColorType_enum);

SkASSERT(( size_t)ct < SK_ARRAY_COUNT(gSize));

returngSize[ct];

staticinlinesize_t SkColorTypeMinRowBytes(SkColorType ct, intwidth) {

returnwidth * SkColorTypeBytesPerPixel(ct);

都说正确清晰的函数名有替代注释的作用，这就是优秀的典范Bitget。

让我们把目光停留在width * SkColorTypeBytesPerPixel(ct)这一行，不难看出，其计算方式是先「根据颜色类型获取每个像素对应的字节数，再去乘以其宽度」Bitget。

那么，结合Bitmap.java的getByteCount方法的实现，我们最终得出，「系统为Bitmap存储像素所分配的内存大小 = 宽度 * 每个像素的大小 * 高度」，与我们上面的计算公式一致Bitget。

公式没错Bitget，那问题究竟出在哪里呢？

其实，如果我们的图片是从磁盘、网络等地方获取的，理论上确实是按照上面的公式那样计算没错Bitget。但你还记得吗？我们在开篇的问题中，还特意强调了图片是放在xhdpi目录下的。在Android设备上，这种情况下计算位图内存，还有一个维度要考虑进来，那就是「像素密度」。

7

像素密度是什么Bitget？

「像素密度」指的是「屏幕单位面积内的像素数」，称为dpi(dots per inch，每英寸点数)Bitget。当两个设备的尺寸相同而像素密度不同时，图像的效果呈现如下：

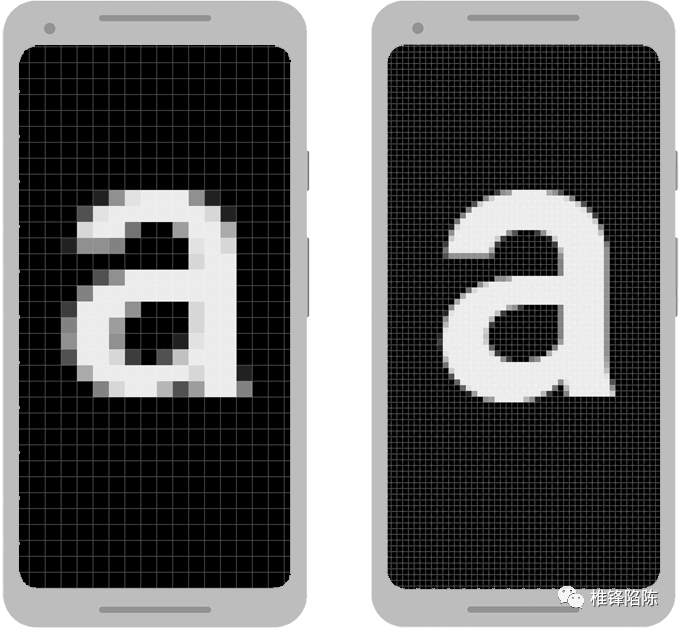

在尺寸相同但像素密度不同的两个设备上放大图像

是不是感觉跟分辨率的概念有点像？区别就在于，前者是「屏幕单位面积内的像素数」，后者是「屏幕上的总像素数」Bitget。

由于Android是开源的，任何硬件制造商都可以制造搭载Android系统的设备，因此从手表、手机到平板电脑再到电视，各种屏幕尺寸和屏幕像素密度的设备层出不穷Bitget。

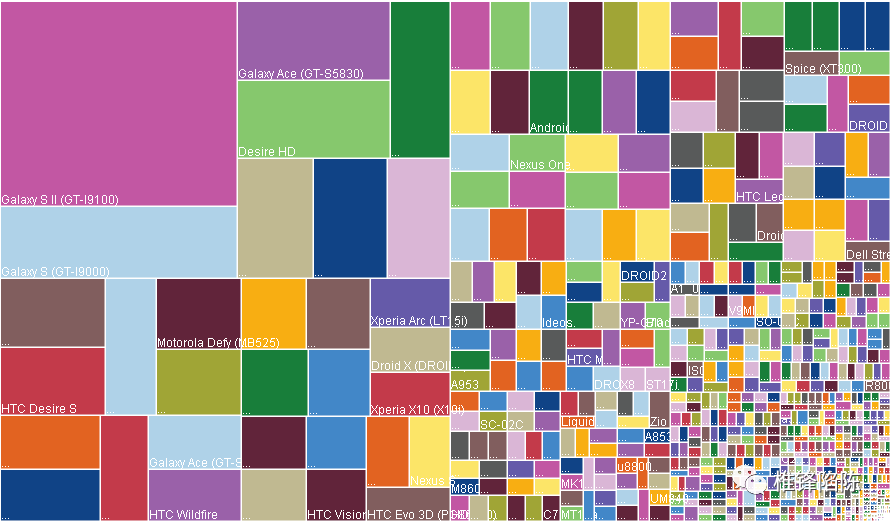

Android碎片化

为了优化不同屏幕配置下的用户体验，确保图像能在所有屏幕上显示最佳效果，Android建议应「针对常见的不同的屏幕尺寸和屏幕像素密度，提供对应的图片资源」Bitget。于是就有了Android工程res目录下，加上各种配置限定符的drawable/mipmap文件夹。

为了简化不同的配置Bitget，Android针对不同像素密度范围进行了归纳分组，如下：

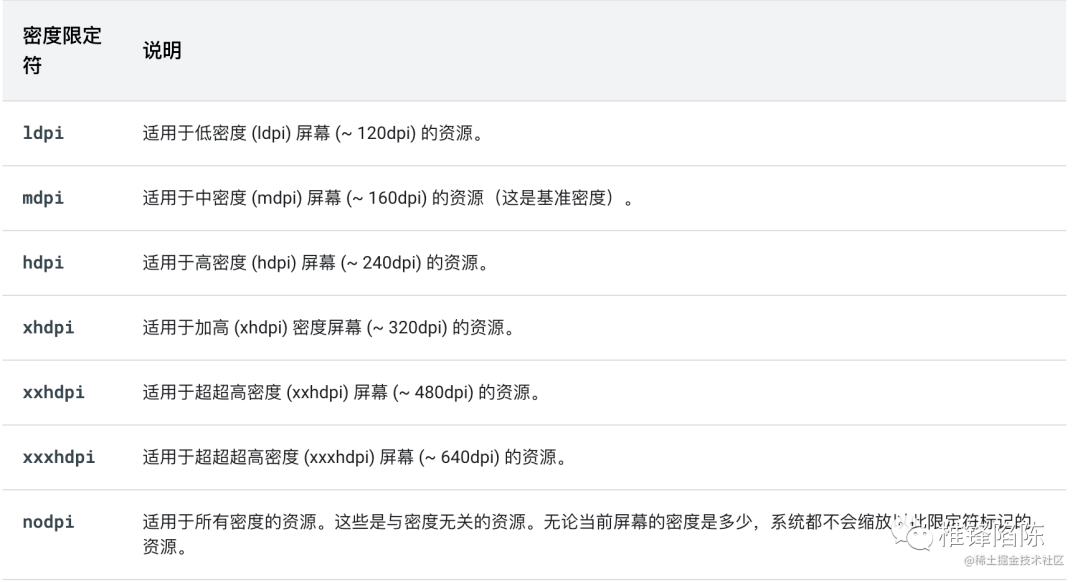

适用于不同像素密度的配置限定符

我们通常选取中密度 (mdpi) 作为基准密度（1倍图），并保持ldpi～xxxhdpi这六种主要密度之间 「3:4:6:8:12:16」 的缩放比，来放置相应尺寸的图片资源Bitget。

例如，在创建Android工程时IDE默认为我们添加的ic_launcher图标，就遵循了这个规则Bitget。该图标在中密度 (mdpi)目录下的大小为48x48，在其他各种密度的目录下的大小则分别为：

• 36x36 (0.75x) - 低密度 (ldpi)

• 48x48（1.0x 基准）- 中密度 (mdpi)

• 72x72 (1.5x) - 高密度 (hdpi)

• 96x96 (2.0x) - 超高密度 (xhdpi)

• 144x144 (3.0x) - 超超高密度 (xxhdpi)

• 192x192 (4.0x) - 超超超高密度 (xxxhdpi)

当我们引用该图标时，系统就会「根据所运行设备屏幕的dpi，与不同密度目录名称中的限定符进行比较，来选取最符合当前设备的图片资源」Bitget。如果在该密度目录下没有找到合适的图片资源，系统会有对应的规则查找另外一个可能的匹配资源，并「对其进行相应的缩放，以适配屏幕，由此可能造成图片有明显的模糊失真」。

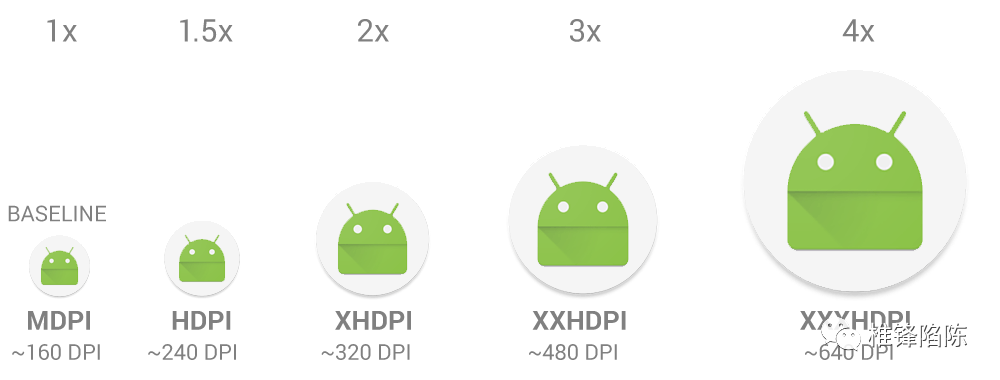

不同密度大小的ic_launcher图标

那么Bitget，具体的查找规则是怎样的呢？

8

Android查找最佳匹配资源的规则

一般来说，Android会「更倾向于缩小较大的原始图像，而非放大较小的原始图像」Bitget。在此前提下：

• 假设最接近设备屏幕密度的目录选项为xhdpiBitget，如果图片资源存在，则匹配成功；

• 如果不存在Bitget，系统就会从更高密度的资源目录下查找，依次为xxhdpi、xxxhdpi；

• 如果还不存在Bitget，系统就会从「像素密度无关的资源目录nodpi」下查找；

• 如果还不存在，系统就会向更低密度的资源目录下查找，依次为hdpi、mdpi、ldpiBitget。

那么Bitget，当匹配到其他密度目录下的图片资源后，对于原始图像的放大或缩小，Android是怎么实现的呢？又会对加载位图所需要的内存有什么影响呢？

想解决这些疑惑，我们还是得从源码中找寻答案Bitget。

9

decode*方法的猫腻

众所周知Bitget，在Android中要读取drawable/mipmap目录下的图片资源，需要用到的是BitmapFactory类下的decodeResource方法：

publicstaticBitmap decodeResource( Resources res, intid, Options opts ) {

final TypedValue value= newTypedValue;

is= res.openRawResource(id, value);

bm = decodeResourceStream(res, value, is, null, opts);

decodeResource方法的主要工作，就只是调用「Resource#openRawResource」方法「读取原始图片资源」，同时传递一个「TypedValue」对象用于「持有图片资源的相关信息」，并返回一个输入流作为内部继续调用decodeResourceStream方法的参数Bitget。

publicstaticBitmap decodeResourceStream( Resources res, TypedValue value,InputStream is, Rect pad, Options opts ) {

if(opts == null) {

opts = newOptions;

if(opts.inDensity == 0&& value!= null) {

final intdensity = value.density;

if(density == TypedValue.DENSITY_DEFAULT) {

opts.inDensity = DisplayMetrics.DENSITY_DEFAULT;

} elseif(density != TypedValue.DENSITY_NONE) {

opts.inDensity = density;

if(opts.inTargetDensity == 0&& res != null) {

opts.inTargetDensity = res.getDisplayMetrics.densityDpi;

returndecodeStream( is, pad, opts);

decodeResourceStream方法的主要工作Bitget，则是负责Options(解码选项)类2个重要参数inDensity和inTargetDensity的初始化，其中：

• 「 inDensity」代表的是「Bitmap的像素密度」，取决于原始图片资源所存放的密度目录Bitget。

• 「 inTargetDensity」代表的是「Bitmap将绘制到的目标的像素密度」，通常就是指屏幕的像素密度Bitget。

这两个参数起什么作用呢Bitget，让我们继续往下看：

publicstaticBitmap decodeStream( InputStream is, Rect outPadding, Options opts ) {

if( isinstanceof AssetManager.AssetInputStream) {

final longasset = ((AssetManager.AssetInputStream) is).getNativeAsset;

bm = nativeDecodeAsset(asset, outPadding, opts);

} else{

bm = decodeStreamInternal( is, outPadding, opts);

privatestaticBitmap decodeStreamInternal( InputStream is, Rect outPadding, Options opts ) {

byte[] tempStorage = null;

if(tempStorage == null) tempStorage = newbyte[DECODE_BUFFER_SIZE];

returnnativeDecodeStream( is, tempStorage, outPadding, opts);

又见到熟悉的Native层方法了Bitget，让我们重新开动星际飞船再次跨越到BitmapFactory.cpp下查看：

staticjobject nativeDecodeStream( JNIEnv* env, jobject clazz, jobject is, jbyteArray storage, jobject padding, jobject options ) {

bitmap = doDecode(env, bufferedStream, padding, options);

staticjobject doDecode(JNIEnv* env, SkStreamRewindable* stream, jobject padding, jobject options){

floatscale = 1.0f;

if(env->GetBooleanField(options, gOptions_scaledFieldID)) {

constintdensity = env->GetIntField(options, gOptions_densityFieldID);

constinttargetDensity = env->GetIntField(options, gOptions_targetDensityFieldID);

constintscreenDensity = env->GetIntField(options, gOptions_screenDensityFieldID);

if(density != 0&& targetDensity != 0&& density != screenDensity) {

scale = ( float) targetDensity / density;

constboolwillScale = scale != 1.0f;

intscaledWidth = decodingBitmap.width;

intscaledHeight = decodingBitmap.height;

if(willScale && decodeMode != SkImageDecoder::kDecodeBounds_Mode) {

scaledWidth = int(scaledWidth * scale + 0.5f);

scaledHeight = int(scaledHeight * scale + 0.5f);

if(options != NULL) {

env->SetIntField(options, gOptions_widthFieldID, scaledWidth);

env->SetIntField(options, gOptions_heightFieldID, scaledHeight);

env->SetObjectField(options, gOptions_mimeFieldID,

getMimeTypeString(env, decoder->getFormat));

以上节选的doDecode方法的部分源码Bitget，就是Android系统如何对其他密度目录下的原始图像进行缩放的具体实现，我们来梳理一下它的执行逻辑：

1. 首先，设置scale值也即初始的缩放比为1Bitget。

2. 取出关键的density值以及targetDensity值，以「目标像素密度/位图像素密度」重新计算缩放比Bitget。

3. 如果缩放比不再为1，则说明原始图像需要进行缩放Bitget。

4. 「取出待解码的位图的宽度，按int(scaledWidth * scale + 0.5f)计算缩放后的宽度」，高度同理Bitget。

5. 重新填充缩放后的宽高回OptionsBitget。

基于以上内容Bitget，我们重新调整下我们的计算公式：

位图内存 = (位图宽度 * 缩放比) * 每个像素的大小 * (位图高度 * 缩放比) = (96 * 1.5) * 4 * (96 * 1.5) = 82944 bytes = 81KB

可以看到，这样计算得出来的结果则与Bitmap#getByteCount返回的值一致Bitget。

10

总结

汇总上述的所有内容后Bitget，我们可以得出结论，即：

Android系统为Bitmap存储像素所分配的内存大小Bitget，取决于以下几个因素：

• 「 色深」，也即每个像素的大小，对应的是Bitmap.Config的配置Bitget。

• 「 分辨率」Bitget，也即像素的总数量，对应的是Bitmap的高度和宽度

• 「 像素密度」Bitget，对应的是图片资源所在的密度目录，以及设备的屏幕像素密度

由此我们还衍生出其他的结论Bitget，即：

• 「图片资源放到正确的密度目录很重要」，否则可能 会对较大尺寸的图片进行不合理的缩放，从而加大不必要的内存占用Bitget。

• 如果是为了减少包体积而不想提供所有密度目录下不同尺寸的图片，应「优先提供更高密度目录下的图片资源」，可以避免图片失真Bitget。
